北斗车载终端PD22


1、支持北斗三号区域短报文; 2、支持点烟器取电; 3、支持蓝牙连接; 4、可选配RS232或RS485接口; 5、提供SDK快速开发;

扫码立即下单
产品简介

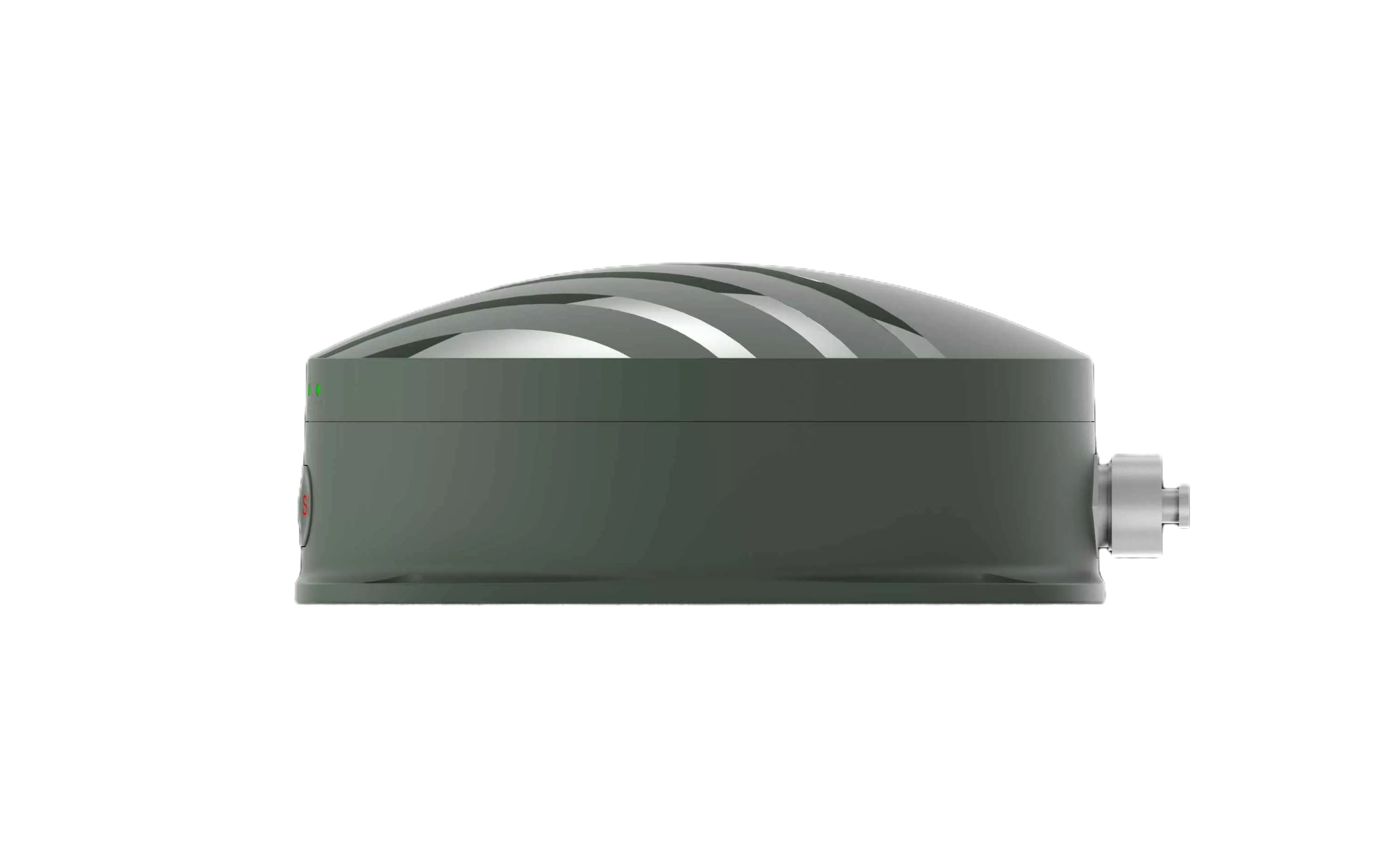

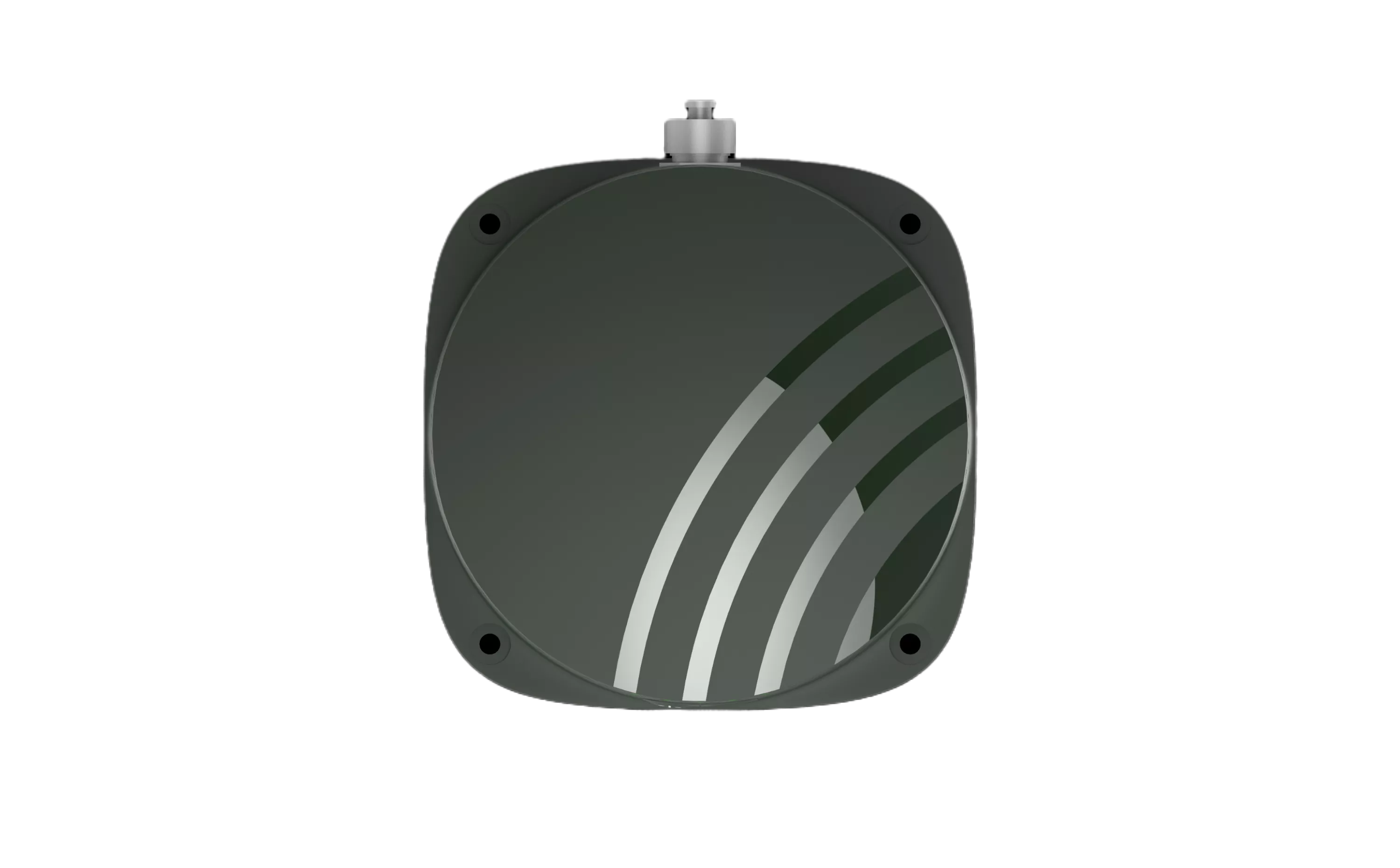

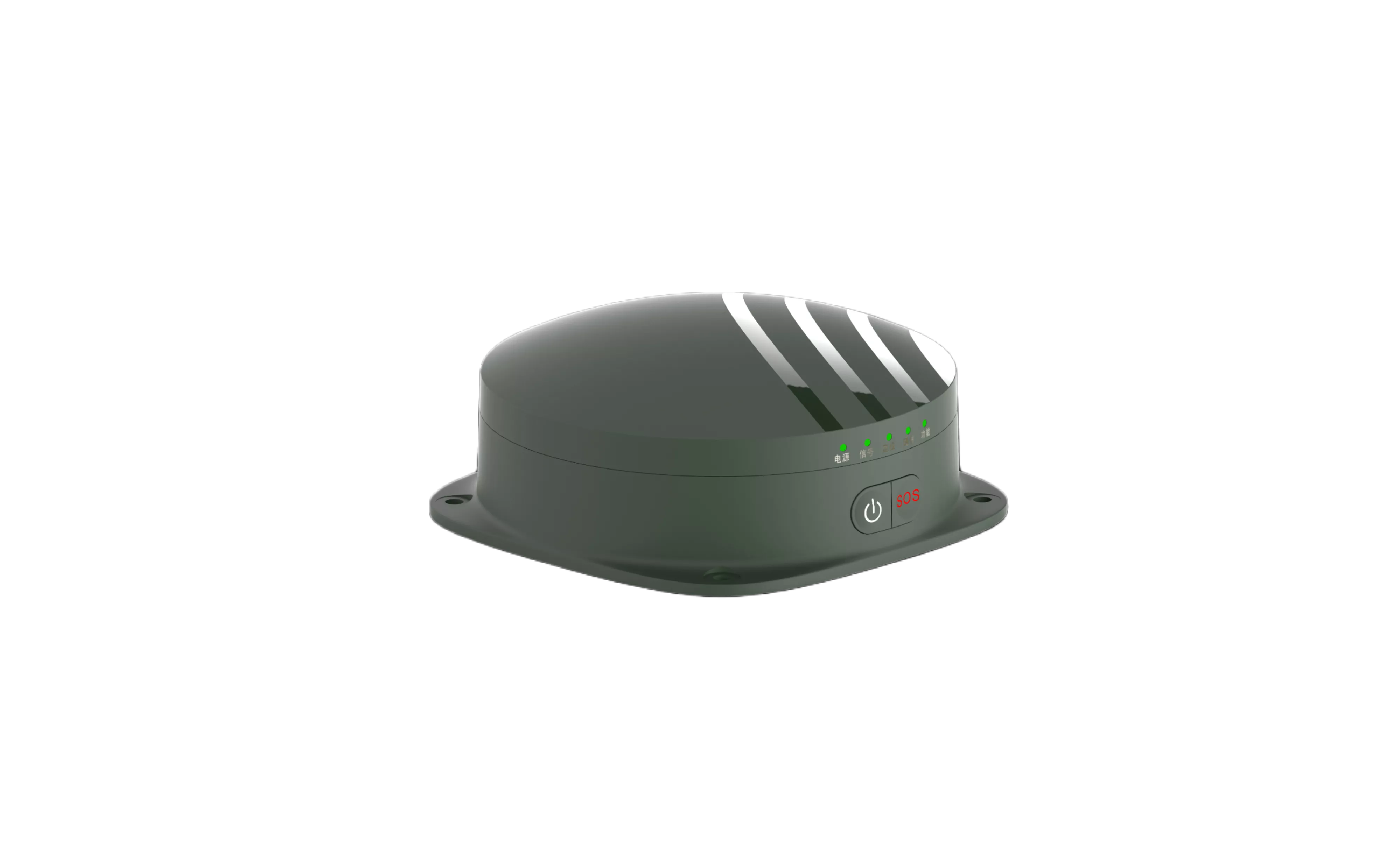

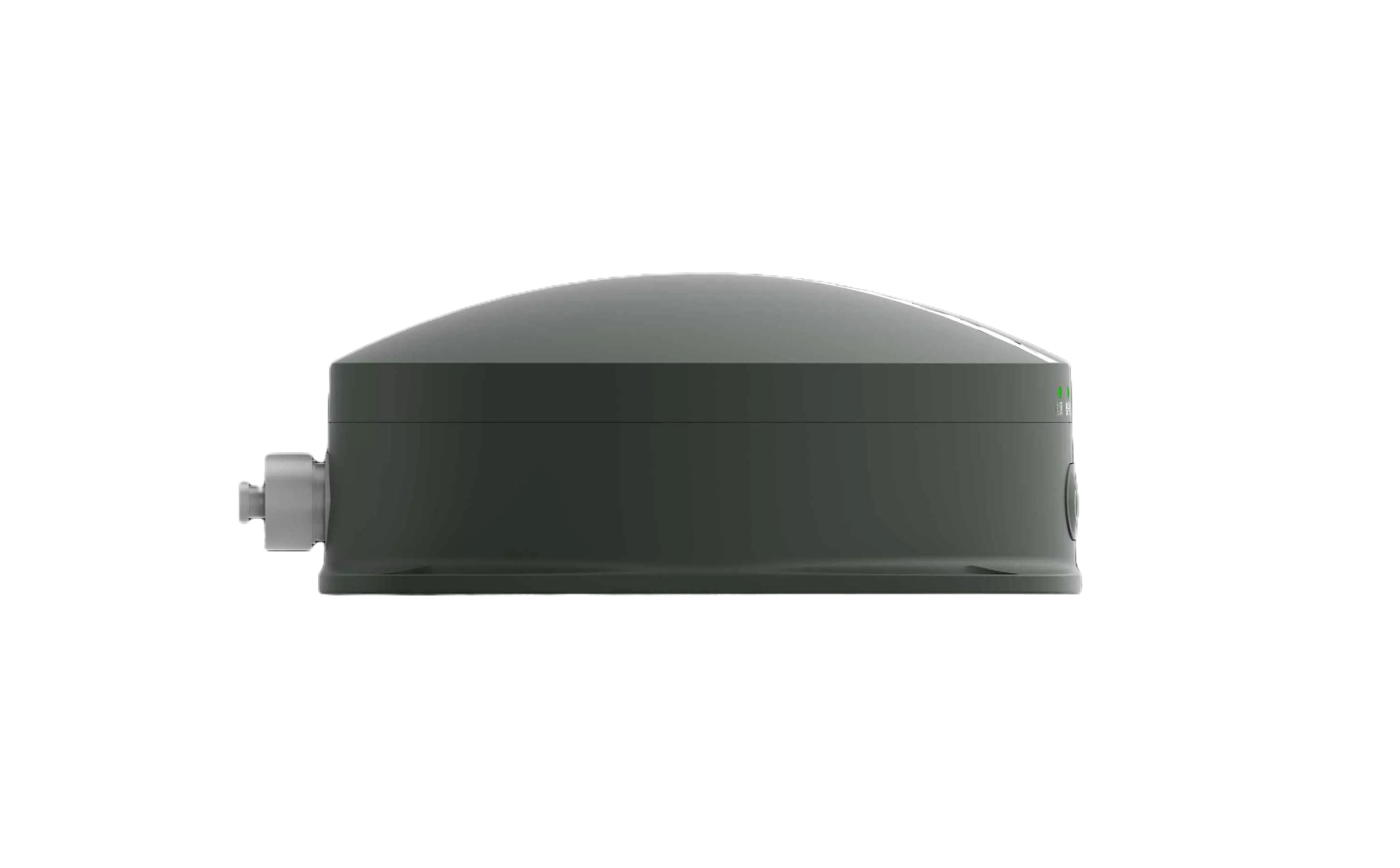

北斗三号短报文车载终端(北斗车载终端)PD22是我司自主开发,专门为车载数据传输而研制的机型,采用天线主机一体化设计,集成了RDSS天线、射频收发电路、功放电路、基带电路等,集成度高、功耗低,配有专用的车载吸盘,安装使用极为方便。

为适应野外、沙漠等恶劣环境,车载终端的设计充分考虑了防水、防腐蚀等要求。目前已经在公安、特种车辆等数据采集及传输,救援系统中得到广泛应用。

应用领域
_____
车辆导航监控
车队管理
车类越野竞技赛事
户外卫星通信
应急救援
性能指标
_____


项目

参数

性能指标

RDSS接收部分

射频输入频率

S2491.75±8.16MHz

接收灵敏度

-130dBm8Kbps

-127.5dBm16Kbps

-123.8dBm24Kbps

RDSS发射部分

射频输出频率

Lf11614.26±4.08MHz

Lf21618.34±4.08MHz

发射功率

37.0dBm±0.5dBVCCPA=5.2V

调制相位误差

3°

载波抑制

30dBc

协议版本

北斗用户机数据接口协议2.1

RNSS部分

接收频率

BDS B1GPS L1,可拓展B2a

协议版本

NMEA0183,兼容北斗

蓝牙部分

固件版本

4.0以上

发射功率

可调

4G部分

频段

LTE FDD Band 1,3,5,8

LTE TDD Band 34,39,40,41

直流特性

供电电压VCC

924V   (标准电压:12V)

条件:测试线缆输入端

单接收电流IRX

100110mA   (标准电流:105mA)

条件:12V供电,5米测试线缆

发射开电流ITX

1.61.7A (标准电流:1.65A

条件:12V供电,5米测试线缆

温度特性

工作温度

-1570℃ (标准:25℃)

储存温度

-4085℃ (标准:25℃)


北斗信号,覆盖全国各地
——
强大稳定的北斗信号覆盖全国,随时随地信号满满
对接平台
——
终端通过蓝牙连接手机APP,APP名为“天地卫通”,安卓用户请在应用宝搜索,苹果用户请在APP STORE搜索。
天地卫通APP功能强大
——
强大的北斗卫星定位通信功能,连接天地卫通APP后,保障您的户外沟通无障碍
北斗短报文
发送手机短信
卫星实时定位
SOS告警
报平安
语音播报提醒
位置直播
短报文发送状态回执
离线云端短报文
轨迹上报
离线地图
发微信
发邮件
发网页
天气助手
